普通泳池消毒設備的選型以及一般配套設備

發布時間:2016-07-26 09:34:19人氣：次

簡介：一般泳池的配套消毒設備的選擇與報價參數資料發件公司：廣州佳環電器科技有限公司收件公司:聯系電話：13427537072（陳小姐）聯系電話：傳真（Fax）:020-36406483傳真（Fax）:E-mail:23559612

一般泳池的配套消毒設備的選擇與報價參數資料

發件公司：廣州佳環電器科技有限公司	收件公司:
聯系電話：13427537072（陳美云）	聯系電話：
傳真（Fax）:020-36406483	傳真（Fax）:
E-mail:[email protected]	E-mail:
日期(Date)：2016年7月26號	頁數：9P

臭氧機的選擇及投加

臭氧發生器產氣中臭氧濃度越高，水中飽和濃度也越高，溶解臭氧的傳質平衡濃度也越高，消毒性能越好。臭氧與水的混合方式一般為增加泵加射流器法混合和氣液混合泵方式混和.通常用裝在旁流管上的射流器把臭氧導入水中，為了保證射流器的進水壓力，在旁流管上安裝管道泵加壓。射流器后的水和臭氧混合液從上側進入反應罐充分接觸后從下側出水與游泳池循環水主管相接。旁流管中的水在高臭氧濃度下消毒后再和主管中的水混合并產生氧化反應。商業游泳池水循環周期采用4~6h，旁流管水流量為循環水主管流量的15%～25%，可保證臭氧在進入主管線前有足夠的傳質效率和足夠的接觸時間（3-5分）。

按下式計算臭氧發生器的大?。?/span>

臭氧發生器產量（g/h）= 循環水流量（m3/h）× 臭氧投加濃度（g/m3）。

反應罐用來使水中無機和有機污染物被溶解的臭氧氧化并進行消毒殺菌，反應罐上部的排氣閥應與臭氧破壞裝置連接使在進入大氣前除去未溶解的臭氧。

反應罐的容積按下式確定：

反應罐容積（m3）= 循環水流量（m3/h）× 旁流水百分比（%）× 反應時間（h）。

產品配置及介紹

一、產品配置圖

1.系統組成及投加

臭氧系統主要是由無油空壓機、儲氣罐、冷干機、干燥吸附機、臭氧發生器、氧氣發生器（制氧機）、控制系統、氣體過濾系統、循環冷卻系統等組成，達到很好的效果。

2、臭氧發生器

a.臭氧產生量10-100%范圍內可調節。

b.放電單元采用水冷卻，冷卻水溫度40℃以下。

YT-019-200A產品參數

主要配置（占地空間：長450*寬150*高175cm）

名稱	無油空壓機	儲氣罐	冷凍式干燥機	吸附式干燥機	制氧機	臭氧機	高效自動過濾器
型號	JH-4.5	HY-300L	10P	10P	ZL-30L	YT-018	M-15(Q/P)
數量	1臺	1個	1臺	1臺	1臺	1臺	2個

1、產品組成：

（一）無油空壓機

型號	額定電壓	額定功率	額定壓力	最大排氣量	出氣口徑	外形尺寸
JH-4.5	380V/50HZ	4.5KW	0.7MPa	0.45M3/min	DN20	1250500900

（二）儲氣罐

型號	容量	尺寸	重量	設計壓力	進出氣口徑	設計溫度
HY-300L	300L	Φ55*172cm	80KG	0.84Mpa	1.5寸	150℃

（三）冷凍式干燥機

型號	額定電壓	額定功率	處理風量	空氣出入口徑	壓力露點	重量	外形尺寸
10P	220V/50HZ	500W	1.5M3/Min	1寸	2℃～10℃	40KG	704068cm

（四）吸附干燥機

型號	額定電壓	額定功率	處理風量	出氣口徑	壓力露點	重量	外形尺寸
7.5P	AC-220V/50HZ	0.5kw	1.5M3/Min	DN20	-20～-70℃	80KG	6003501720mm

（五）制氧機

型號	額定電壓	額定功率	輸入氣壓	輸出氣壓	重量	外形尺寸	輸入口徑	輸出氣量	氧氣濃度
ZL-30L	AC-220V/50HZ	0.05KW	0.35Mpa	0.25Mpa	70kg	6540160	4分	1.8m3/H	≥93%

（六）臭氧發生器

型號	額定電壓	額定功率	輸入氣壓	臭氧濃度	重量	外形尺寸	輸出口徑	輸出產量
YT-019	AC-220V/50HZ	2000W	0.25Mpa	60-80mg/L	52KG	7007501430	Φ10mm	200g/h

臭氧發生器報價參數表：

序號	貨物名稱	型號/參數		數量		報價
1	氧氣源臭氧發生器	YT-019-200A		1臺	/
2	制氧機	ZL-30L		1臺	/
3	無油空壓機	4.5KW		1臺	/
4	儲氣罐	0.3m3		1個	/
5	冷凍式干燥機	7.5P		1臺	/
7	臭氧反應罐	Φ2000*2250		1個	/
8	尾氣處理器	臭氧配套		1套	/
9	射流器	PVDF材質2寸		1個	/
10	防回水桶	不銹鋼材質		1個	/
11	增壓泵	2.2kw		1個	/
12	吸附式干燥機	10P		1臺	/
總計不含稅：/元整（大寫：/整）			總計含稅：/元整（大寫：/元整）

備注：

1、運費說明：此報價含物流運輸，不含安裝。

2、交貨說明：設備交貨期3-5個工作日。

3、付款條件：款到發貨。

4、付款要求：銀行轉賬。

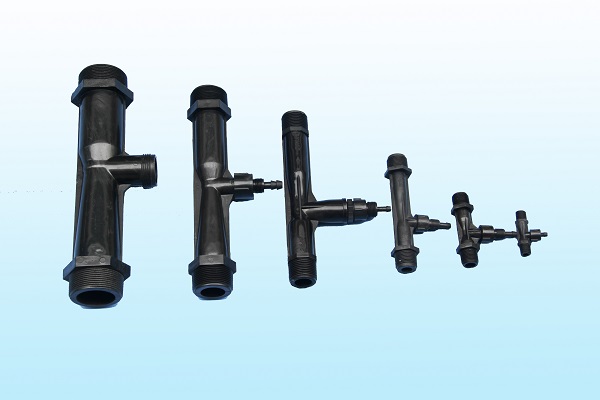

射流器圖如下：

防回水桶圖如下:

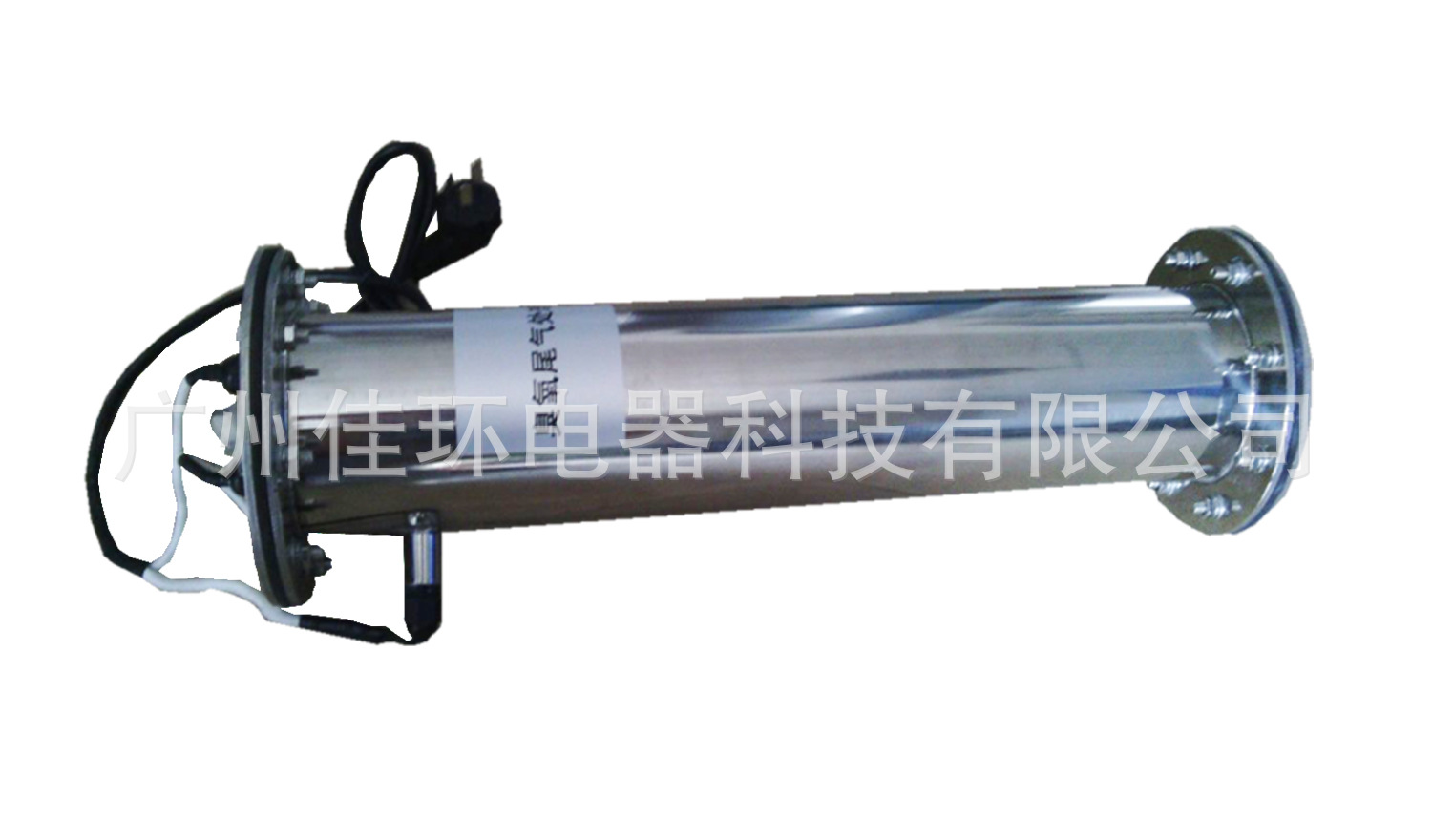

臭氧尾氣處理器圖如下：

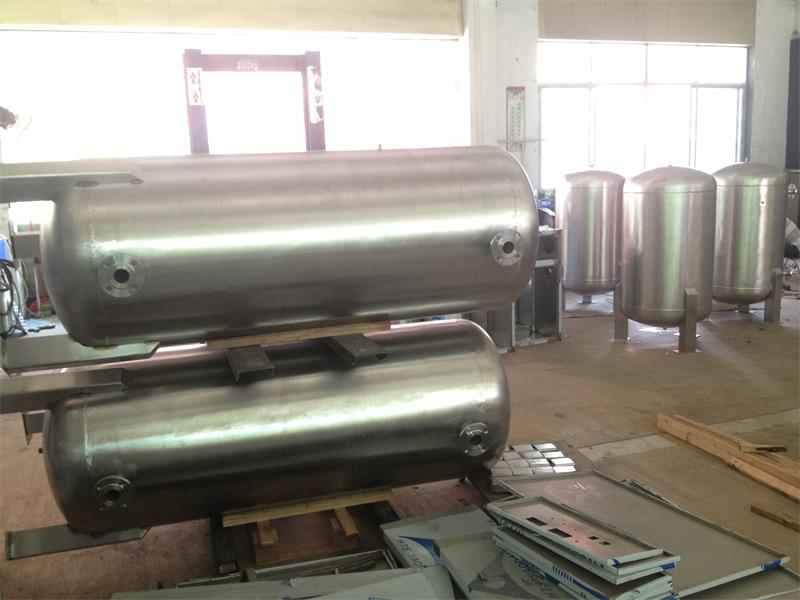

臭氧反應塔：

尺寸：Φ2000*2500mm；進出水口（含法蘭）；排污口；自動排氣裝置；304不銹鋼、3.0厚

報價單：（均含運費，不含安裝）

序號	貨物名稱	型號/參數		數量		報價
1	空氣源臭氧發生器	YT-018-150G		1套	/
2	臭氧反應罐	Φ2000*2500mm		1個	/
3	臭氧尾氣處理器	不銹鋼材質		1臺	/
4	射流器	PVDF材質2寸		1個	/
5	防回水桶	不銹鋼材質		1個	/
6	增壓泵	2.2kw		1個	/
總計不含稅：/元整（大寫：/圓整）			總計含稅：/元整（大寫：/元整）

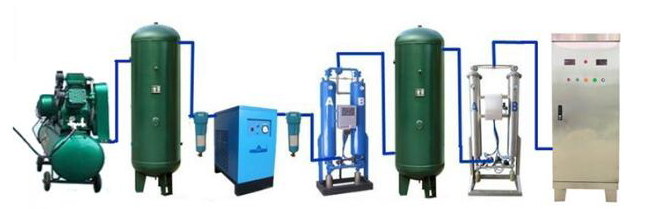

臭氧發生器參考圖如下：

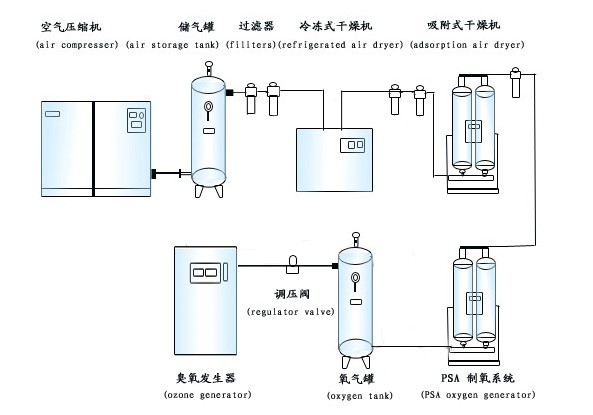

無油空壓機-儲氣罐-精密過濾器-冷凍式干燥機-精密過濾器-吸附式干燥機-儲氣罐-制氧機-臭氧發生器

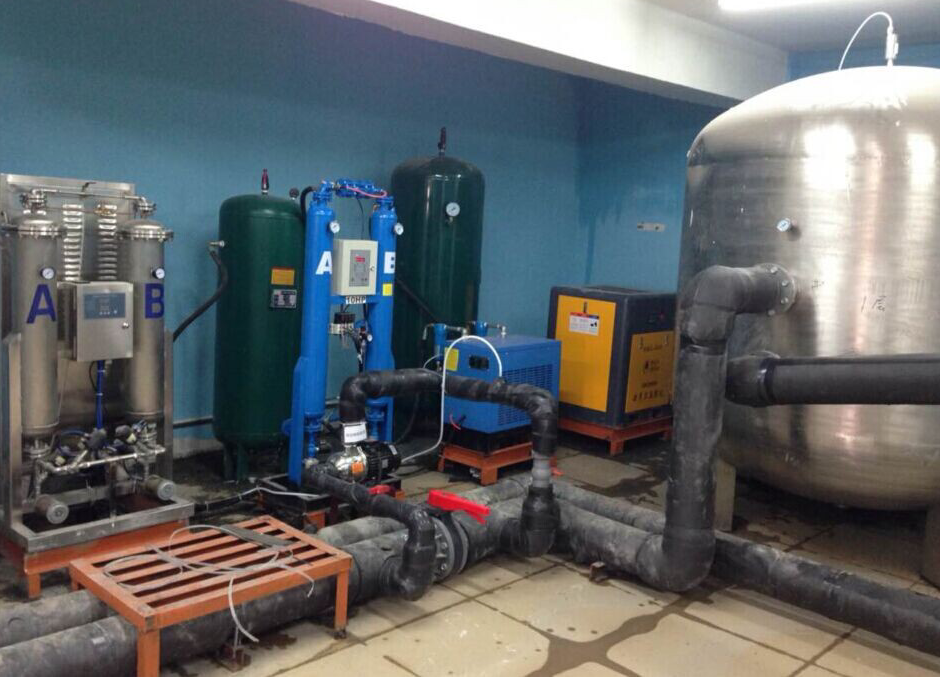

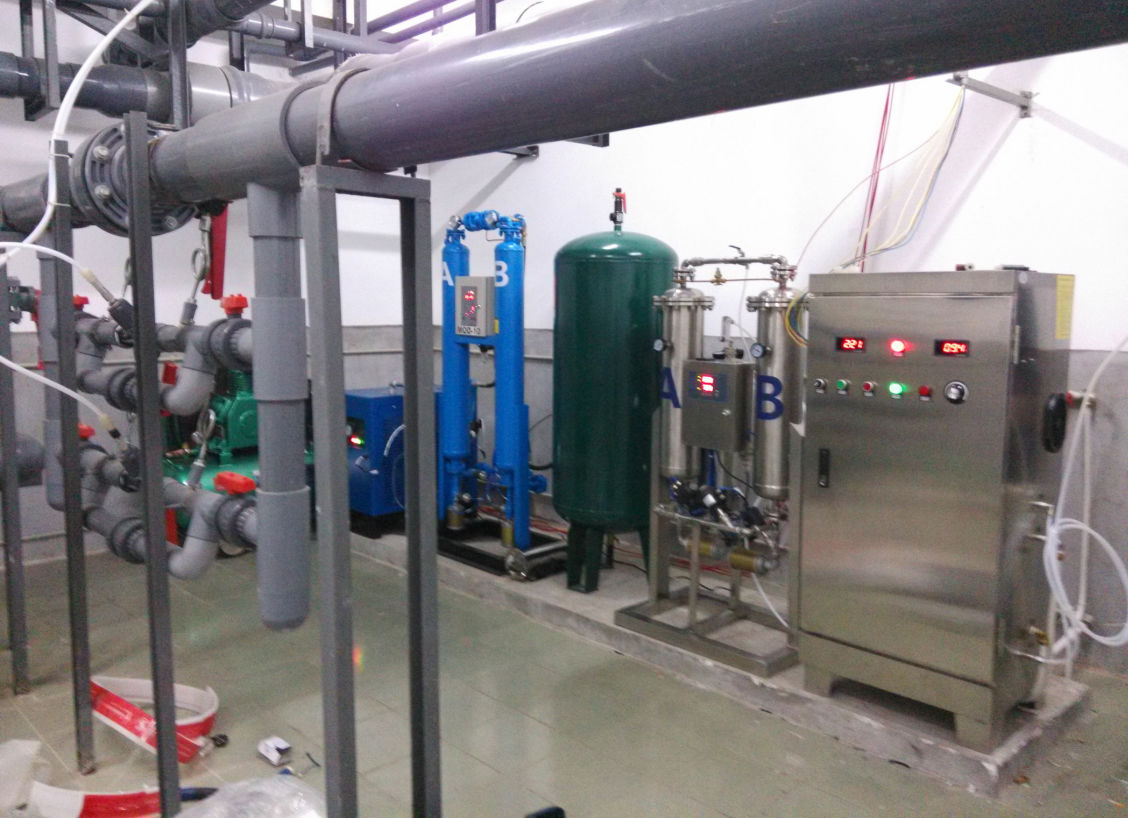

安裝實物圖：

注意事項:

1、設備用途及工作條件

（1）環境條件

（1.1）濕度: 年平均相對濕度61.5%，月平均最高相對濕度85%，月平均最低相對濕度35%。

（1.2）大氣壓: 年平均壓力101.59KPa，最高壓力104.5KPa，最低壓力98.6KPa。

（1.3）冷卻水: 一般工業自來水。

（2）設計條件: 臭氧發生器按室內安裝要求設計，使用方應確保設備在設計條件范圍內運行。

（2.1）溫度: 臭氧發生器設計環境溫度范圍為0—40℃。

（2.2）濕度: 臭氧發生器設計相對濕度＜75%。

（2.3）冷卻水溫度: 臭氧發生器設計冷卻水溫度＜40℃。

（2.4）大氣壓: 臭氧發生器按標準大氣壓設計，即大氣壓為101.3KPa。

2、注意事項：

1．機械設備必須放置在無油污、空氣干凈、干燥通風的地方工作，以延長機械設備使用壽命；室內應無易燃易爆氣體及導電粉塵，禁止安裝在有發生爆炸危險的危險區域。

3、設備操作及注意：

3.1、將臭氧發生器放置在待消毒室以外的特定（平穩、通風散熱良好）位置，檢查臭氧硅膠軟管與機器的臭氧輸出口是否已接好，將臭氧輸送管導入待消毒空間。并在室內靠近天花板處投加。

3.2、為達到最佳的臭氧消毒效果，請一定保證消毒的時間

3.3、接通電源，電壓表顯示當前電壓

3.4、延長時間打開臭氧開關（根據當前空氣濕度情況而定，濕度越大，時間越長，一般1—30秒）臭氧指示燈亮，機器開始工作，

3.5、根據空間使用需要，將定時開關旋至與空間消毒相對應的消毒時間。

3.6、達到設定的消毒時間后，消毒機將自動停止工作或者手動關閉臭氧發生器，完成作業后請將電源插頭拔出；

3.7、消毒完成后請將臭氧發生器移至干燥通風處，以便箱內不會因為高濕高溫環境產生積水，對臭氧發生器產生影響。

臭氧機的配套設備

1、設備連接軟管、臭氧輸送軟管（此為強抗氧化硅膠管管三個月更換一次具佳）。

2、設備出廠時，配備配套臭氧發生器連接管件、器件、1個保險絲、合格證、保修卡、使用說明書等。

臭氧領軍企業

廣州佳環電器科技有限公司是專業從事臭氧系列環保設備的研發、生產及銷售為一體的臭氧發生器生產廠家。公司成立于2007年，經過多年發展，現已成為臭氧行業的領軍企業，以雄厚的技術實力和豐富的臭氧行業經驗為依托，不斷的開發出新的臭氧產品面向市場。

佳環臭氧優勢

佳環電器科技擁有臭氧發生器技術、臭氧發生器專用制氧技術、臭氧發生器水氣混合技術、臭氧檢測技術、臭氧機水處理(空間處理）技術、臭氧行業應用技術等多個領域并獲得多個臭氧技術專利證書。佳環臭氧發生器以技術先進，性價比有事而在行業中處于有力競爭地位.

佳環臭氧服務

佳環臭氧發生器等產品提供一年保修，終身維護。一對一技術團隊專業服務于食品殺菌，食品安全，制藥殺菌，泳池水消毒、海洋館、污水脫色、降COD、BOD、化工氧化、食用菌栽培滅菌技術、飲水安全、環保等幾十個行業的各種需求。
